EURO DRAIN
EURO DRAIN 공법의 특성
기존 자갈배수방법 대신 고강도 입체구조와 형상으로 된 특수성 필터(부직포)를 접합시켜 복합제 제품인 EURO DRAIN BOARD를 통과하여 입체구조화된 플라스틱 공간구조로 원활하고 균등히 흘러 지하배수관 또는 양수관으로 흘러가게 하는 배수 기능으로 지하 구조물에 증가하는 수압을 감소 시켜 지하구조물의 누수방지 및 안정을 도모해 주는 획기적이고 반 영구적인 배수공법임

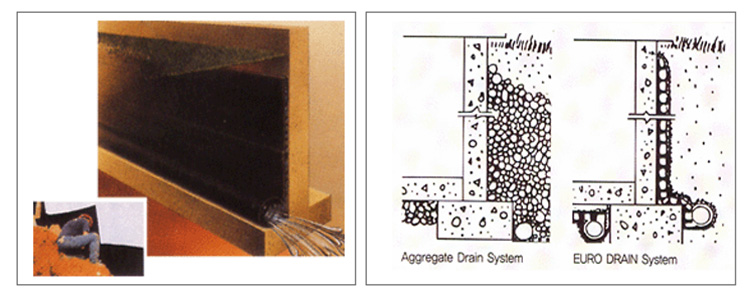

EURO DRAIN공법 비교
| EURO DRAIN | 자갈배수 공법 | |
|---|---|---|
| 배수효과 | 물의 통로가 영구히 유지됨 - 반 영구적인 완전배수 | 토사유입으로 시간경과후 배수 효과 감소 →측입발생요인 |
| 공사기간 | 시공후 일주일이내 흙되매김 가능 | 일정기간후 흙되매김 기능 |
| 공사금액 | 자재비+인건비(미숙련공) | 자갈+운반비용+중장비+인건비(기능공) |
| 자재 | EURO DRAIN Board(Core+부직포) | 자갈 |
| 장비 | 중장비 불필요 | 중장비 필요 |

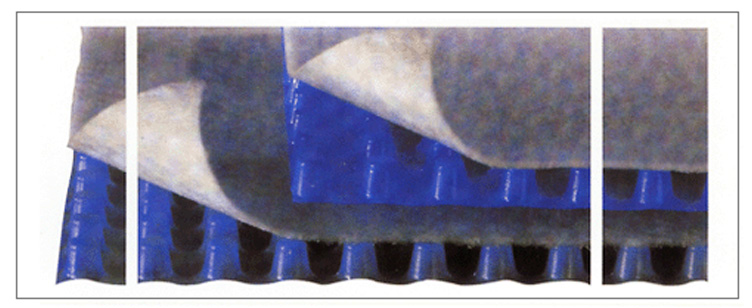

EURO DRAIN BOARD 형상

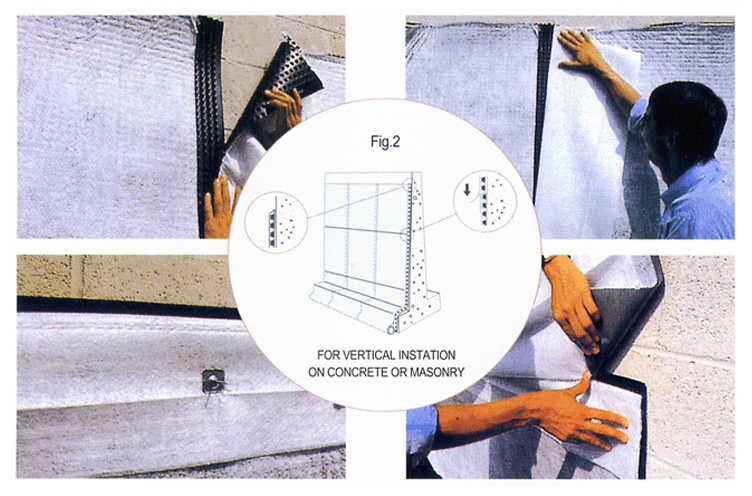

EURO DRAIN BOARD 시공 방법도
1. 판넬의 연결 : 처음 판넬 1을 코아가 3인치 정도 나올 수 있도록, 부착된 부직포를 벗겨서 손질한 뒤 다음2의 판넬 2인치 정도를 오버랩 시켜 부직포를 덮어서 연결한다. 이 때 물이 흐르는 방향을 참고하여 겹쳐 나간다.

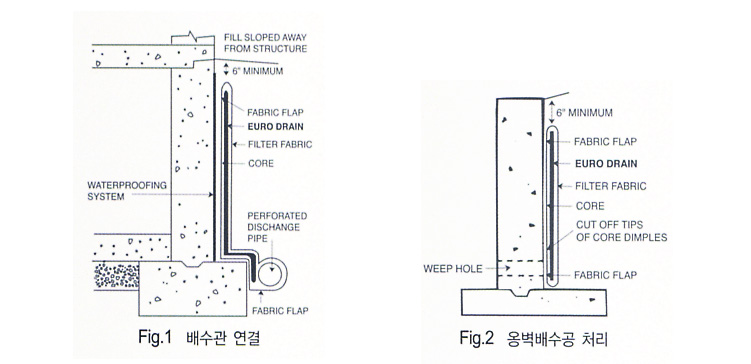

2. 배수관 연결 : 드레인 파이프 : 배수관 아래쪽에 부착된 부직포를 벗기고 파이프 주위를 코아와 가깝게 설치한 후, 파이프 주위를 부직포로 감아 짠 후 코아의 뒤쪽을 덥어둔다 (Fig. 1 참고) 옹벽 배수공(WEEP HOLE) : 홈이 있는 부분 만큼 코아 꼬지를 잘라낸 후 부직포로 덮어둔다.(Fig. 2참고)
3. 관말의 처리 : 부직포를 접어서 관말을 덮어서 처리한다. 이때 판넬 이면의 흙이 유입되지 않도록 수지접착제와 함께 부직포를 접착하면 효과적이다.
4. 흙 되매김 : EURO DRAIN BOARD 설치 후 7일 이내에 되매김을 해야된다. 때론 설치자의 지치대로 따를 수 있다. 흙은 EURO DRAIN BOARD 보다 6인치 이상 으로 채우고 다져야 한다. 다짐 작업중 손상된 부직포는 교환한다.
2. 배수관 연결 : 드레인 파이프 : 배수관 아래쪽에 부착된 부직포를 벗기고 파이프 주위를 코아와 가깝게 설치한 후, 파이프 주위를 부직포로 감아 짠 후 코아의 뒤쪽을 덥어둔다 (Fig. 1 참고) 옹벽 배수공(WEEP HOLE) : 홈이 있는 부분 만큼 코아 꼬지를 잘라낸 후 부직포로 덮어둔다.(Fig. 2참고)
3. 관말의 처리 : 부직포를 접어서 관말을 덮어서 처리한다. 이때 판넬 이면의 흙이 유입되지 않도록 수지접착제와 함께 부직포를 접착하면 효과적이다.
4. 흙 되매김 : EURO DRAIN BOARD 설치 후 7일 이내에 되매김을 해야된다. 때론 설치자의 지치대로 따를 수 있다. 흙은 EURO DRAIN BOARD 보다 6인치 이상 으로 채우고 다져야 한다. 다짐 작업중 손상된 부직포는 교환한다.

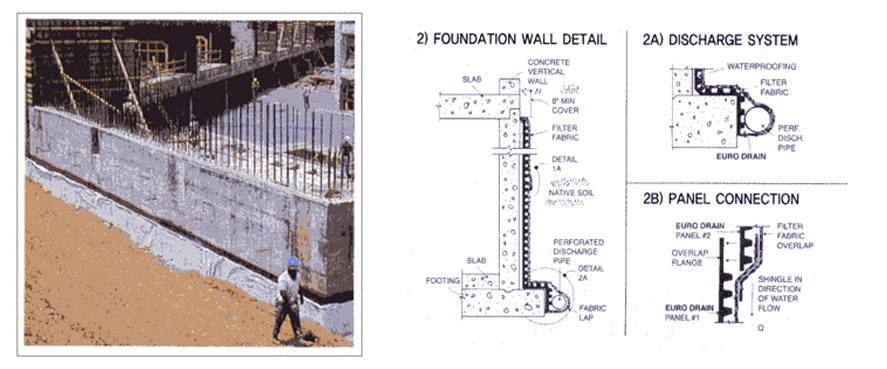

기초벽면(FOUNDATION WALLS) 시공 방법도

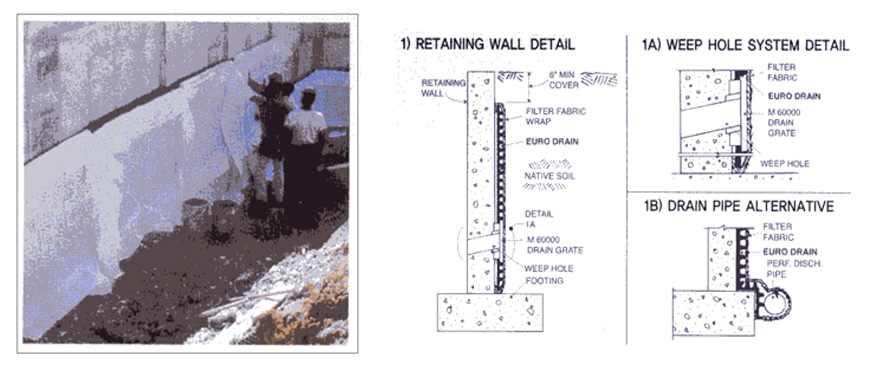

축대벽(RETAIN WALLS) 시공 방법도

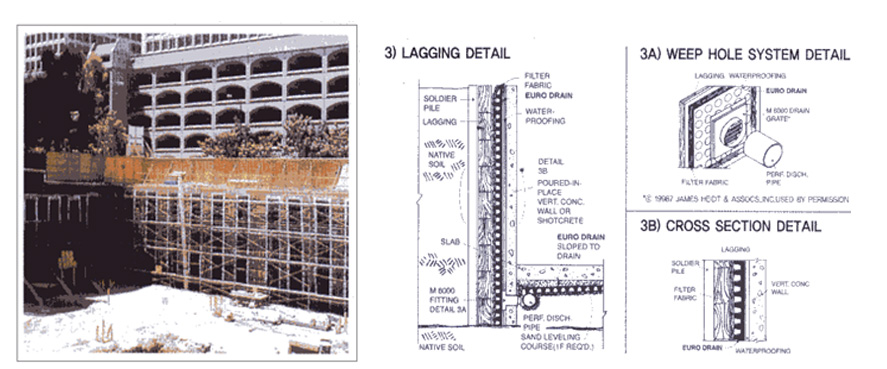

흙막이판 공사(LAGGING OR PRORERTY LINE PROJECT) 시공 방법도
